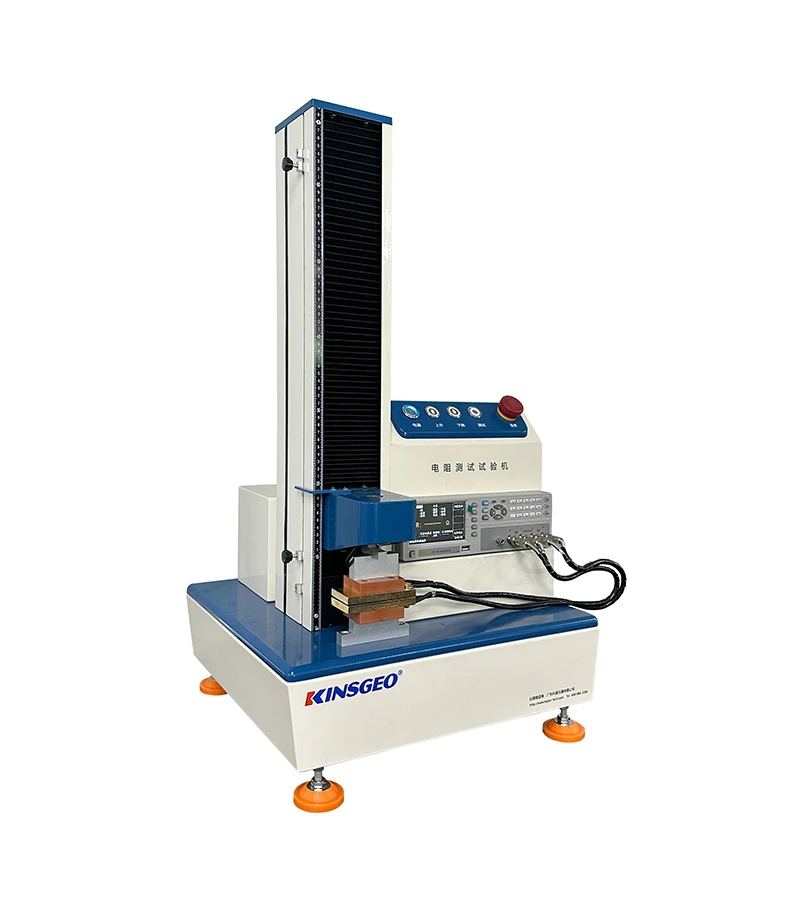

Diese Maschine ist speziell für leitfähigen Schaum konzipiert. Es kann die Spannungs- und Widerstandswerte des Schaums genau messen, wenn er auf eine bestimmte Höhe oder Kompressionsrate komprimiert wird. Dies hilft Unternehmen dabei, den Grad der Übereinstimmung zwischen der Leitfähigkeit und der mechanischen Leistung des Produkts zu kontrollieren.
Anwendung
Diese Maschine ist speziell für leitfähigen Schaum konzipiert. Es kann die Spannungs- und Widerstandswerte des Schaums genau messen, wenn er auf eine bestimmte Höhe oder Kompressionsrate komprimiert wird. Dies hilft Unternehmen dabei, den Grad der Übereinstimmung zwischen der Leitfähigkeit und der mechanischen Leistung des Produkts zu kontrollieren. Gleichzeitig ist es vielseitig einsetzbar für Druckwiderstandstests verschiedener leitfähiger flexibler Produkte wie leitfähige Schaumstoffbänder, leitfähige Filme, leitfähige Stoffe und leitfähige Bänder. Es erfüllt die Erkennungsanforderungen mehrerer Produktkategorien. Dieses Gerät ist auch als Druckwiderstandstester für leitfähigen Schaum, Druckwiderstandstester für leitfähigen Schaum und Druckwiderstandstester für leitfähiges Band bekannt und ist mit verschiedenen Namenskonventionen der Branche kompatibel.
Teststandard
Dieses Gerät wurde streng nach mehreren nationalen und internationalen Standards entwickelt und hergestellt, um genaue und konforme Erkennungsdaten zu gewährleisten. Es kann die folgenden Standardanforderungen vollständig erfüllen und eignet sich für verschiedene Produkterkennungs- und Zertifizierungsanforderungen:
Nationaler Standard: GB/T 35674-2017 „Allgemeine technische Anforderungen für alldirektional leitfähigen Schwamm zur elektromagnetischen Abschirmung“
Testphilosophie
Dieses Gerät nutzt das zentrale Testprinzip „Elektrodendruckanwendung – Echtzeit-Datenerfassung – Datenrückmeldung“, das während des gesamten Prozesses vollständig automatisiert und präzise gesteuert wird und so die Authentizität und Wiederholbarkeit der Testdaten gewährleistet: Platzieren Sie die zu testende Probe stabil zwischen den beiden dafür vorgesehenen Elektroden. Durch das Panasonic-Servoantriebssystem arbeitet die präzise Schraubenstange und übt einen gleichmäßigen und kontrollierbaren Druck auf beide Seiten der Elektroden aus. Während des Tests erfasst der amerikanische Hochpräzisionssensor Echtzeit-Kraftwertdaten der Probe bei unterschiedlichen Kompressionshöhen und unterschiedlichen Drücken. Gleichzeitig wird das Widerstandssignal über das vieradrige BNC-abgeschirmte Testende präzise erfasst. Das Instrument erfasst und analysiert automatisch die entsprechende Beziehung zwischen Kraftwert, Druck und Widerstandswert und erstellt so eine vollständige Testkurve und einen Datenbericht. Der gesamte Prozess erfordert keinen manuellen Eingriff, wodurch menschliche Bedienfehler effektiv vermieden und die Genauigkeit und Zuverlässigkeit der Testergebnisse sichergestellt werden.
Produktmerkmale
● Intelligente Computersteuerung: Durch die Verwendung eines vollständig digitalen Steuerungsmodus sind Echtzeitmessungen, schnelle Abtastungen und die synchrone Anzeige der dynamischen Beziehungen wichtiger Parameter wie Prüfkraft, Druck, Widerstand und Verschiebung möglich. Die Bedienung ist komfortabel, intuitiv und effizient.
● Mehrdimensionale Kurvenanzeige: Es kann gleichzeitig eine Echtzeitanzeige verschiedener Testkurven wie Lastverformung und Lastwiderstand auf dem Bildschirm erreicht werden, wodurch die dynamischen Änderungen des Kompressionsverhältnisses, der Kompressionshöhe, des Kompressionskraftwerts und des Widerstandswerts klar dargestellt werden und eine intuitive Analyse der Produktleistung erleichtert wird.
● Professionelle Datenverarbeitung: Die Testdaten können direkt als standardisierte Berichte ausgegeben werden. Die Grafiken und Daten sind umfassend kombiniert und unterstützen das Speichern, Überprüfen, Exportieren und Senden. Damit werden die Multiszenario-Anforderungen von Unternehmen an die Archivierung von Qualitätskontrollen und die Kundenakzeptanz erfüllt.
● Stabiles Übertragungssystem: Ausgestattet mit Panasonic-Servoantrieben und einer präzisen Spindelgetriebestruktur läuft es reibungslos und geräuscharm, verfügt über eine präzise Geschwindigkeitseinstellung und gewährleistet effektiv die Stabilität und Wiederholbarkeit des Prüfprozesses.
● Mehrfacher Sicherheitsschutz: Ausgestattet mit fotoelektrischen Schutzschaltern für die obere und untere Endposition verhindert es effektiv, dass der Prüftisch den voreingestellten Verfahrweg überschreitet; In Kombination mit Not-Aus-Schaltern und automatischer Softwarediagnose sowie Überlastschutzfunktionen bietet es umfassenden Sicherheitsschutz für Geräte, Prüflinge und Bediener.
Technische Spezifikationen
|
Kapazität |
10/20/50/100/200 kg (Kann nach Bedarf ausgewählt werden, unterstützt die Anpassung für eine größere Kapazität) |
|
effektiver Lastbereich |
0,02/100 - 100 % |
|
Widerstandsanzeige |
4,3-Zoll-Echtfarben-TFT-Flüssigkristalldisplay |
|
Widerstandsanzeigeziffern |
30.000 Zeichen (maximal 5-stellige Lesung) |
|
Widerstandsgrundgenauigkeit |
0,05 % |
|
Widerstandsanzeigebereich |
1μΩ - 30kΩ |
|
Widerstandsprüfklemmen |
Vieradriger BNC, mit Abschirmung |
|
Widerstandsmesszeit |
Schnell: 33 ms; Mittlere Geschwindigkeit: 66 ms; Langsam: 333 ms; Anpassbare Messzeit von 16,7 ms |
|
Bearbeitungszeit des Widerstands |
Typische Zeit für Berechnung und Datenanzeige: 4 ms |
|
Widerstand zurückgesetzt |
Kurzschluss-Reset |
|
Widerstandsstrommodus |
Normaler, niedriger Strom |
|
Widerstandstriggermodus |
Intern, manuell, Bus |
|
Effektive Testbreite |
100mm |
|
Effektiver Dehnungsraum |
650 mm |
|
Testgeschwindigkeit |
0,5 - 500 mm/min |
|
Geschwindigkeitsgenauigkeit |
±0,5 % des angezeigten Wertes |
|
Genauigkeit der Wegmessung |
±0,5 % des angezeigten Wertes |
|
Erfassungsmethode zur Datenerfassung |
Amerikanischer Hochpräzisionssensor |
|
Kontrollsystem |
Servotreiber + Servomotor |
|
Tischhebevorrichtung testen |
Computer-Digitalsteuerung / manuelle Weichensteuerung |
|
Sicherheitsschutzvorrichtung für Prüftische |
Automatische Software-Diagnose, elektronische Begrenzung |
|
Regression testen |
Die manuelle Rückkehr in die ursprüngliche Testposition erfolgt mit maximaler Geschwindigkeit, die automatische Rückkehr nach Testende |
|
Überlastschutz |
Maximaler Belastungswert einstellbar, automatischer Schutz |
|
Konfiguration der Werkzeugvorrichtung |
Angepasst an die Produkt- und Musteranforderungen des Benutzers |
