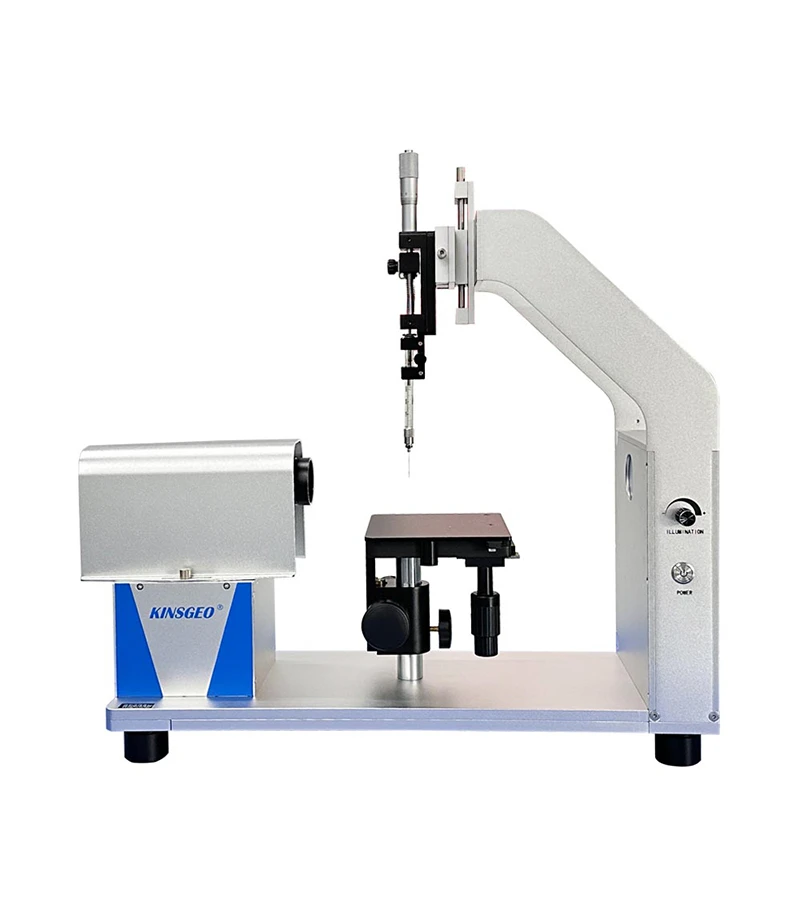

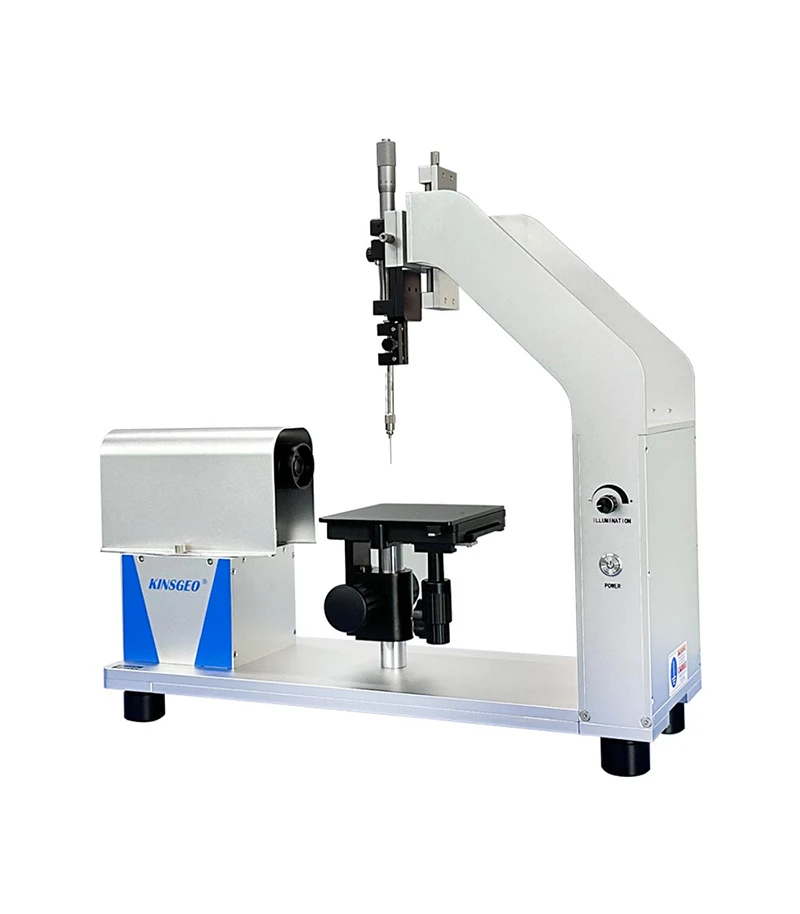

Der optische Kontaktwinkeltester KJ-625 deckt mit seiner präzisen Testleistung und breiten Anpassungsfähigkeit mehrere Branchen ab, darunter Elektronik, Druck, Halbleiter und neue Materialien. Die spezifischen Anwendungsszenarien sind wie folgt:
● TFT-LCD-Panel-Industrie: Wird zur Erkennung der Sauberkeit von Glaspanels und zur Bewertung der Beschichtungsqualität verwendet, um sicherzustellen, dass die Leistung der Paneloberfläche den Standards entspricht; Es kann auch die Qualität der Frontbeschichtungen wie TFT-Druckschaltungen, Farbfilter und ITO-Leiterfolien erkennen und so die Stabilität des Panel-Produktionsprozesses gewährleisten.
● Druck- und Kunststoffindustrie: Wird verwendet, um die Oberflächenreinheit und Haftungsqualität von Druck- und Kunststoffprodukten zu testen, die Haftung von Tinte, die Kompatibilität der kolloidalen Leimeigenschaften und die Dichtigkeit von Farbstoffen zu bewerten, um die Druck- und Klebequalität von Produkten zu verbessern und Probleme wie Ausbluten der Tinte und Ablösen des Leims zu reduzieren.
● Halbleiterindustrie: Wird zur Messung der Sauberkeit von Wafern und zur Kontrolle der Kontaminationssituation auf der Waferoberfläche verwendet. Überwachung der Wirkung der HMDS-Behandlung, Durchführung von Forschungen zu CMP-Prozessen und Durchführung von Forschungen zu Fotolacken und Entwicklungsagenzien, Bereitstellung präziser Datenunterstützung für die Halbleiterproduktion und -forschung.
● Bereich der chemischen Materialforschung: Durchführung von Forschung und Tests zu wasserdichten und hydrophilen Hochleistungsmaterialien, Analyse der Spannungs- und Benetzungseigenschaften von Tensiden und Reinigungsmitteln, Messung von haftverstärkenden Materialien und der Oberflächenenergie der Haftung, Unterstützung bei der Entwicklung und Optimierung neuer chemischer Materialien.
● IC-Verpackungsindustrie: wird verwendet, um die Sauberkeit von Substratoberflächen zu erkennen und Oxidationssituationen bei der Atomsynthese zu identifizieren; Bewertung der Oberflächenleistung beim BGA-Schweißen und des Bindungsgrads von Epoxidverbindungen, Sicherstellung der Qualität der IC-Verpackung, Verbesserung der Verpackungszuverlässigkeit und Reduzierung von Verpackungsfehlern.
● Andere Bereiche: Kann für Oberflächenbenetzungstests von Glas, Papier, Kunststofffolien usw. verwendet werden, geeignet für Forschungseinrichtungen, Universitätslabore und Qualitätsprüfungsabteilungen von Unternehmen und erfüllt vielfältige Anforderungen wie Materialforschung, Qualitätskontrolle und Prozessoptimierung.
