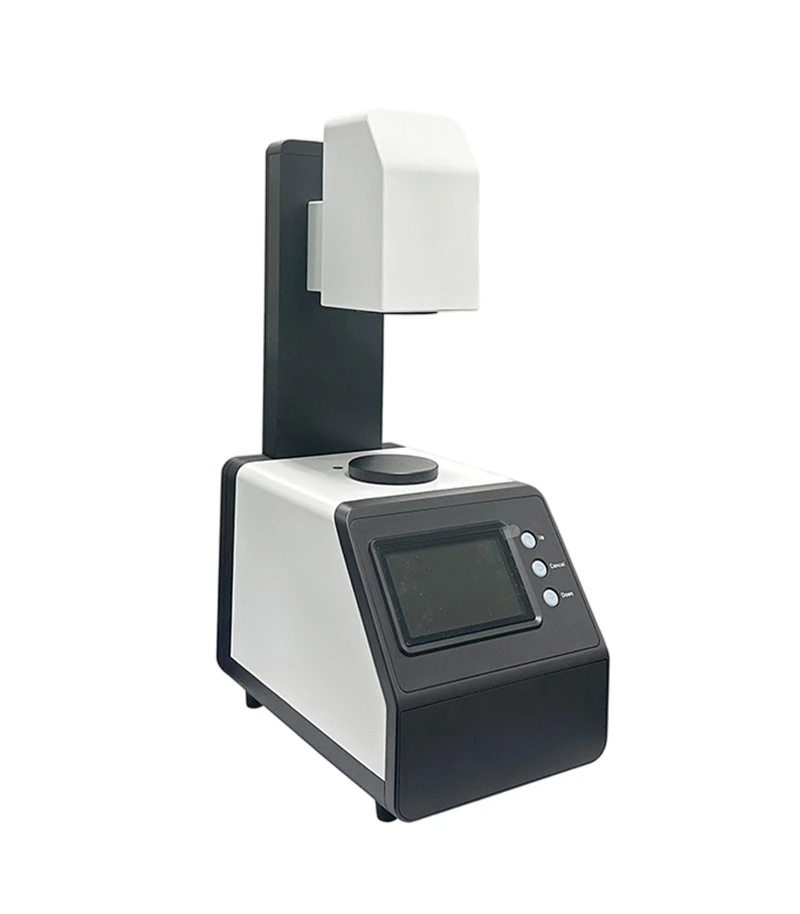

KJ-626D Trübungstransmissionsmessgerät

Produktmerkmale

● Es unterstützt drei Standardbeleuchtungsquellen – CIE-A, CIE-C und CIE-D65 – und ermöglicht so eine präzise Messung von Trübung und Gesamtdurchlässigkeit, wodurch es für verschiedene Teststandards und Anwendungsszenarien geeignet ist.

● Die kompensationsbasierte Testmethode verringert effektiv Messfehler, verbessert die Genauigkeit und Zuverlässigkeit der Testergebnisse weiter und gewährleistet gleichzeitig die Datenautorität.

● Der offene Messbereich ermöglicht eine flexible Anpassung an Proben unterschiedlicher Größe und Spezifikation ohne zusätzliches Schneiden, was den Prüfkomfort deutlich erhöht.

● Ausgestattet mit einem 5,0-Zoll-TFT-HD-Display verfügt das System über eine benutzerfreundliche Oberfläche und eine unkomplizierte Bedienung, wodurch die Einarbeitungszeit für Bediener erheblich verkürzt wird.

● Es unterstützt sowohl vertikale als auch horizontale Platzierungsmodi und ermöglicht einen flexiblen Wechsel basierend auf der Probenmorphologie für eine stabile Probenpositionierung und -prüfung.

● Ausgestattet mit hochwertigen LED-Lichtquellen verfügt es über eine längere Lebensdauer – zehn Jahre lang ist kein Austausch erforderlich – was die Wartungskosten der Geräte und Ausfallzeiten erheblich reduziert.

● Es ist kein Vorheizen erforderlich; Der Test kann sofort nach der Startkalibrierung gestartet werden. Der Testprozess ist schnell und liefert in nur 3 Sekunden genaue Ergebnisse, was die Erkennungseffizienz erheblich verbessert.

● Das Gerät verfügt über eine kompakte Größe und ein leichtes Design, wodurch es leicht zu transportieren und zu bewegen ist und sich für den flexiblen Einsatz in verschiedenen Szenarien wie Laboren und Produktionswerkstätten eignet.

Anwendungen

● Kunststoffindustrie: Die Prüfung der Lichtdurchlässigkeit und Trübung verschiedener transparenter Kunststoffplatten und -folien (wie PET, PC, PMMA, PVC usw.) ist für die Qualitätskontrolle während der Produktion unerlässlich und stellt sicher, dass die Produkte den Standardanforderungen an Lichtdurchlässigkeit und Transparenz entsprechen.

● Glasindustrie: Prüfung der Trübung und Lichtdurchlässigkeit von gewöhnlichem Glas, gehärtetem Glas, optischem Glas, beschichtetem Glas usw. zur Bewertung der Glastransparenz, Reinheit und optischen Leistung. Geeignet für die Inspektion von Glasprodukten in den Bereichen Architektur, Elektronik und Optik.

● Filmindustrie: Prüfung der Lichtdurchlässigkeit und Trübung von transparenten Filmen wie Verpackungsfilmen, optischen Filmen und Schutzfilmen; Gewährleistung einer optimalen Lichtdurchlässigkeit und visuellen Klarheit, um die Produktqualität in nachgelagerten Anwendungen wie Verpackung und Elektronik zu gewährleisten.

● Industrie für optische Geräte: Führen Sie Trübungs- und Transmissionstests an optischen Linsen, Linsen, optischen Acrylkomponenten usw. durch, um sicherzustellen, dass die optische Leistung dieser Geräte den Industriestandards entspricht und für Anwendungen in Instrumenten und elektronischen Geräten geeignet ist.

● Baustoffindustrie: Prüfung der Lichtdurchlässigkeit und des Trübungsgrads transparenter Baumaterialien (z. B. Sonnenkollektoren, langlebige Paneele und transparente Fliesen), um deren Lichtdurchlässigkeit und praktische Wirksamkeit zu bewerten und so eine Grundlage für die Qualitätskontrolle von Baumaterialien zu schaffen.

● In den Bereichen Forschung und Qualitätsprüfung: Universitäten und Forschungseinrichtungen führen Studien zu transparenten Materialien durch; Die Qualitätskontrollabteilungen des Unternehmens führen Chargenprüfungen an Rohstoffen und Fertigprodukten durch. und externe Prüfagenturen bieten spezialisierte Prüfdienstleistungen an, um verschiedene Inspektionsanforderungen zu erfüllen.

● Andere Anwendungen: Prüfung der Trübung und Lichtdurchlässigkeit von Produkten wie transparenten Harzen, Acrylprodukten und transparenten Beschichtungen, geeignet für Qualitätskontrolle und F&E-Szenarien in verschiedenen Branchen, einschließlich Chemie, Elektronik und Verpackung.

Designkriterien

Das Produkt entspricht strikt mehreren nationalen und internationalen Standards und gewährleistet so die Konformität, Autorität und Universalität der Testdaten. Die spezifischen erfüllten Standards sind wie folgt:

● GB/T 2410-2008 Bestimmung der Lichtdurchlässigkeit und Trübung transparenter Kunststoffe

● ASTM D 1003: Bestimmung der Durchlässigkeit und Trübung für transparente Kunststoffe

● ASTM D 1044: Bestimmung der Trübung nach Korrosion transparenter Kunststoffe

● ISO 13468: Bestimmung der Gesamtlichtdurchlässigkeit transparenter Kunststoffmaterialien

● ISO 14782: Bestimmung der Unschärfe in transparenten Kunststoffmaterialien

● JIS K 7361 Kunststoffprodukte. Bestimmung der Gesamtlichtdurchlässigkeit transparenter Materialien. Teil 1: Einstrahlinstrument

● JIS K 7136: Prüfstandard für die Trübung transparenter Materialien

Technischer Parameter

Leuchtmittel	CIE-A, CIE-C, CIE-D65
Messparameter	Trübung (HAZE), Transmission (T); Spektrale Reaktion: CIE-Spektralfunktion Y/V(λ)
Optische Pfadstruktur	0/d; Abmessungen der Beleuchtungs- und Probenöffnung: 16,5 mm/21 mm
Reichweite	Transmission: 0–100 %; Trübung: 0–30 % (absoluter Wert), ≥30 % (relativer Wert)
Auflösungsverhältnis	Auflösung der Nebeldichte: 0,01 Einheiten; Transmissionsauflösung: 0,01 Einheiten
Wiederholung	Wiederholbarkeit der Trübung: ≤0,1 Einheiten; Wiederholbarkeit der Transmission: ≤0,1 Einheiten
Probengröße	Dicke ≤150 mm
Speicherdaten	20.000 Werte
Computerschnittstelle	USB-Schnittstelle
Leistungsspezifikation	DC24V
Arbeitstemperatur	+10 – 40 °C (+50 – 104 °F)
Lagertemperatur	0 – 50 °C (+32 – 122 °F)
Volumen (Länge × Breite × Höhe)	310 mm × 215 mm × 540 mm
Zufälliges Zubehör	Software-USB-Laufwerk, Filmhalterung, Standard-Dunstfilm, staubdichte Abdeckung

Bedienungsanleitung

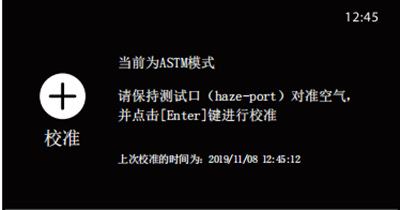

Einschaltkalibrierung:

KJ-626D Trübungstransmissionsmessgerät

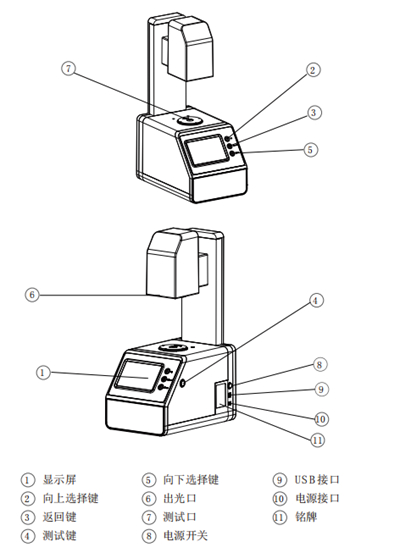

Struktureinheit:

KJ-626D Trübungstransmissionsmessgerät

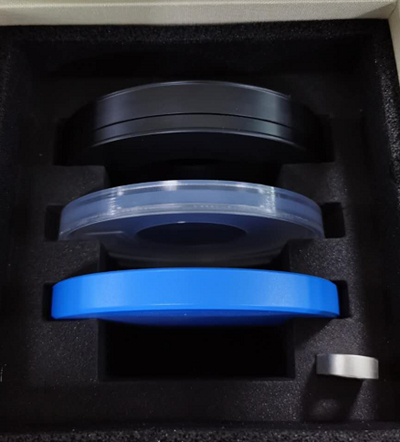

Zubehör Einführung:

● Schwarz ist die Beispielleuchte

● Weiß ist das Standardteil

● Blau ist die Staubschutzhülle

● Vorrichtung: Befestigen Sie den Testfilm oder das Testblatt mit einer Vorrichtung.

● Der dünne Clip wird zum Testen mit der Vorderseite nach unten in den Testanschluss gelegt.

● Die Probe kann zum Testen auch direkt flach auf den Testanschluss gelegt werden.

KJ-626D Trübungstransmissionsmessgerät

Angelegenheiten erfordern Aufmerksamkeit:

● Standardfolie: Die Standardfolie hat feste Trübungs- und Transmissionswerte.

● Die neue Maschine erfordert einen Test nach der Inbetriebnahme und Kalibrierung; Der Test ist abgeschlossen.

● Der Wert ist der vorgegebene Wert für die Standardprobe (der auf die Kalibrierprobe geschrieben werden kann).

● Dieser Schritt wird später verwendet, um zu überprüfen, ob sich die Genauigkeit des Maschinentests geändert hat.

● Kalibrierungsproben sollten nicht mit Alkohol oder anderen Reagenzien abgewischt werden.

● An einem Ort aufbewahren, an dem kein Licht sichtbar ist

● Staubschutz: Decken Sie das Gerät während des Tests mit einem Staubschutz ab, um zu verhindern, dass Staub in die Ulbrichtkugel eindringt (Staub in der Ulbrichtkugel lässt sich später nur schwer entfernen und muss zur Reinigung ins Werk zurückgeschickt werden).

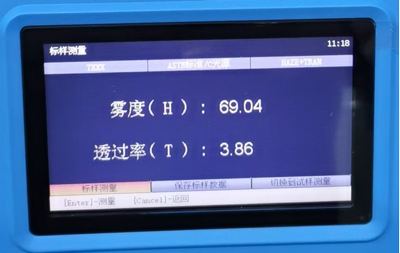

Testschnittstelle:

KJ-626D Trübungstransmissionsmessgerät
